Installazione del sistema SVN A3

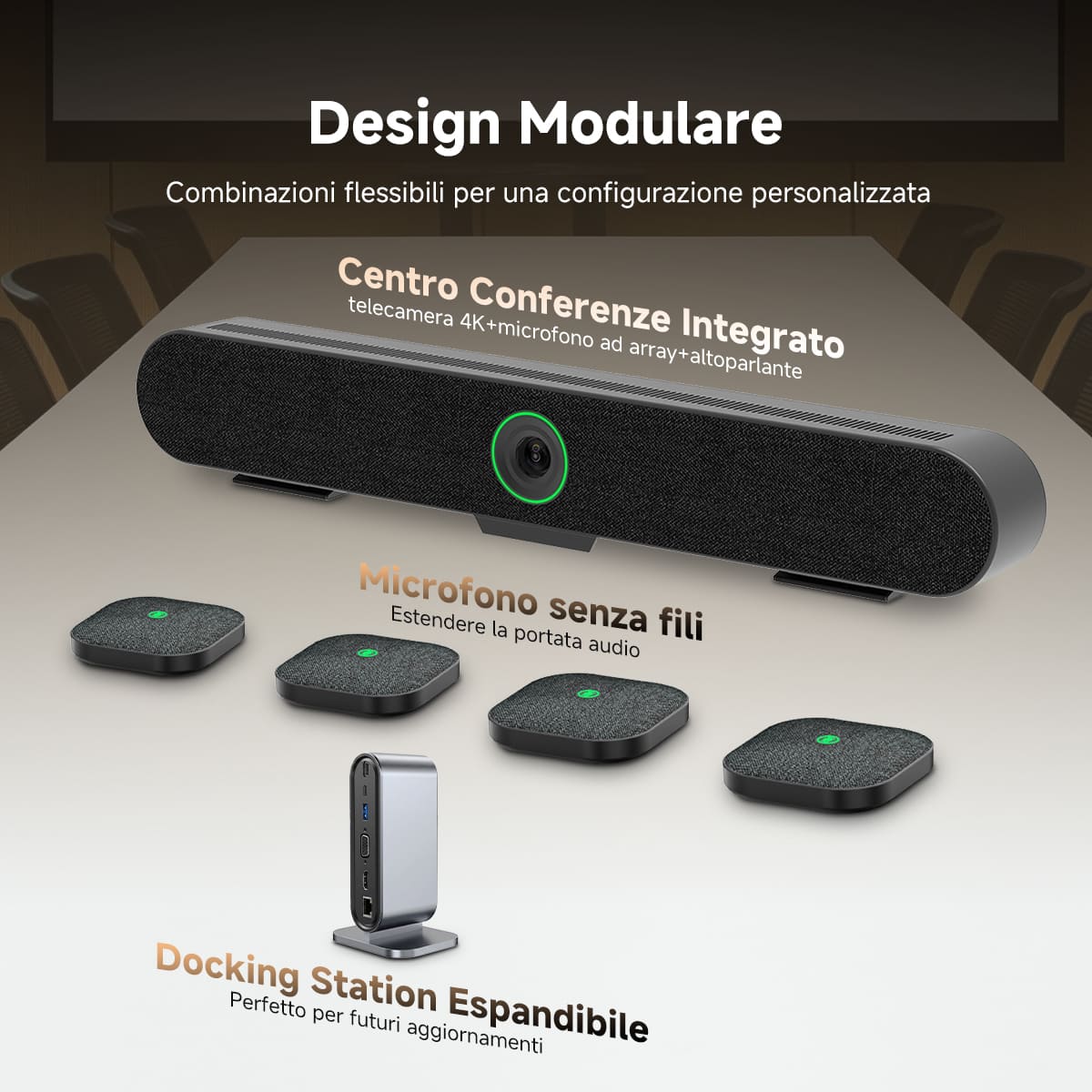

Innanzitutto, fissare le staffe (dotate di fori per le viti) sul retro del televisore. Collegare l'unità telecamera all-in-one alla porta USB della docking station utilizzando il cavo USB, quindi collegare il dispositivo di visualizzazione alla porta HDMI della docking station tramite il cavo HDMI da 2 metri incluso. Infine, collegare il computer alla porta di ingresso della docking station utilizzando il cavo di proiezione video da 2 metri. (Collegando la porta PD da 100W a una fonte di alimentazione, la docking station è in grado di alimentare il computer). Selezionare quindi la sorgente di ingresso HDMI corrispondente sul televisore per ricevere il segnale dal PC o dall'unità principale di videoconferenza.

Significato degli indicatori luminosi della telecamera

Verde: Il dispositivo è in modalità standby.

Blu: La telecamera (con copriobiettivo per la privacy) è attiva e in funzione.

Rosso: Funzione "Mute" (silenziamento) attiva; la spia diventa rossa quando il microfono è disattivato.

Bianco: Dispositivo collegato correttamente a un microfono esterno wireless.

Impostazioni dei preset della telecamera

Il sistema SVN A3 supporta tre posizioni preimpostate (preset). Regolare l'inquadratura della telecamera nella posizione desiderata, quindi tenere premuto il tasto "1" per 2 secondi per salvarla come Preset 1. Ripetere la procedura per i tasti "2" e "3". Premendo nuovamente lo stesso tasto, il preset precedente verrà sovrascritto con quello nuovo.

Impostazioni del microfono di estensione wireless

Accensione/Spegnimento: Tenere premuto il tasto del microfono di estensione per 2 secondi per accenderlo o spegnerlo. Se il microfono esterno non è collegato all'unità principale, si spegnerà automaticamente dopo 5 minuti; se collegato, il microfono e l'unità principale si spegneranno simultaneamente.

Abbinamento (Pairing): Con il microfono acceso e l'unità principale collegata all'alimentazione, tenere premuto il tasto "Mute" per circa 6 secondi per attivare la modalità di abbinamento; l'indicatore del microfono lampeggerà in bianco. Premere in sequenza i tasti "+" e "-" sul telecomando; l'indicatore della barra video diventerà un cerchio verde fisso, segnalando l'attivazione della modalità di abbinamento. Una volta completato l'abbinamento, gli indicatori luminosi su entrambi i dispositivi smetteranno di lampeggiare e rimarranno accesi in modo fisso. (Questa procedura è necessaria solo al primo utilizzo o dopo un aggiornamento del firmware.)

Ricarica: Il microfono di espansione non può essere utilizzato durante la ricarica, anche se collegato all'unità principale.

Indicatori luminosi:

Arancione lampeggiante — In carica

Arancione fisso — Batteria scarica

Verde fisso — Carica completa

Bianco lampeggiante — Microfono non associato
